AI-Bot In Elkaar Zetten

In het onderstaande YouTube filmpje zie je hoe je jouw AI bot in elkaar zet. Het filmpje start trouwens automatisch op 00:42.

Let Op!:

• Vergeet niet om de microSD kaart in de Raspberry Pi te steken.
• Ze gebruiken in het fimpje een andere type speaker en microfoon.
• Zorg ervoor dat het 3D geprinte onderdeel die de kaak van jouw AI-Bot ondersteunt, met de korte zijde naar boven wijst.
• Plaats de Pi camera zo in jouw AI-Bot zodat de kabel er aan de bovenkant uitsteekt.

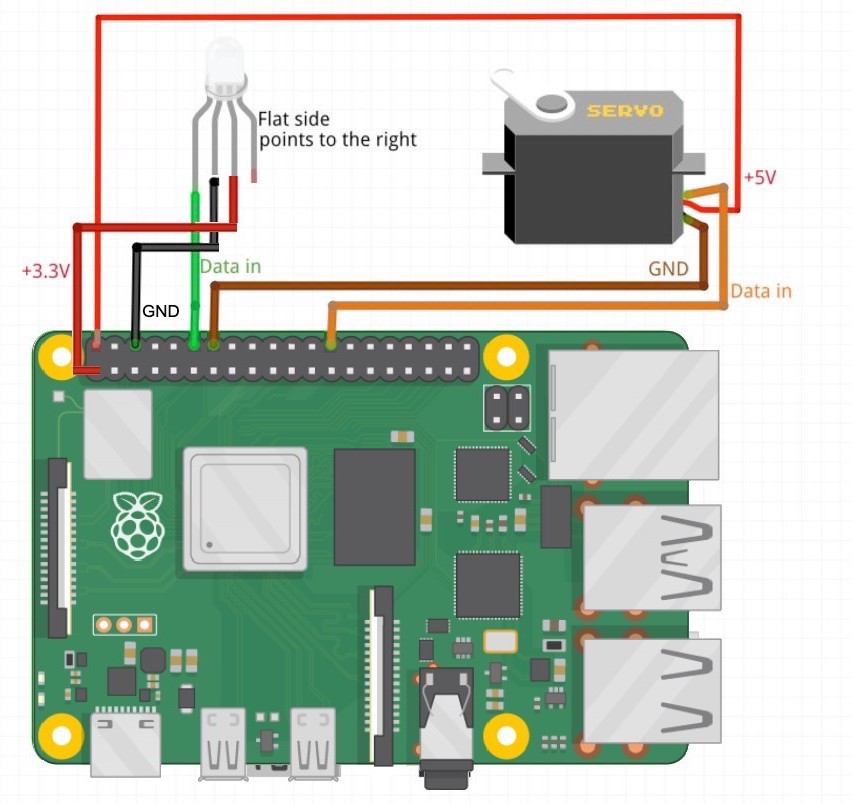

Voor de bekabeling moet je het schema hieronder volgen. Sluit de LED pas aan nadat je de LED door spleetje voor de LED hebt gestoken. Zorg ervoor dat de pinnen van de LED elkaar niet kunnen raken door ze een beetje te spreiden.
Let op!!: als je de LED verkeerd aansluit kan jouw LED of jouw Raspberry Pi beschadigd raken!!

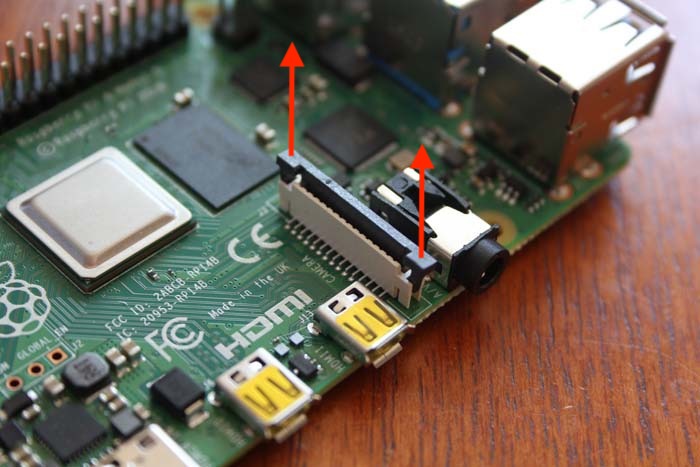

Om de Pi camera aan te sluiten moet je eerst een klemmetje van de camera connector omhoogtrekken. De rode pijltjes op de volgende afbeelding laten zien welk klemmetje je precies een stukje omhoog trekken.

Daarna duw je de platte camera kabel in de connector met de blauwe zijde aan de kant van de hoofdtelefoon aansluiting zoals op de onderstaande afbeelding. Wanneer de kabel er in zit duw je het klemmetje weer terug in de connector.

Plug jouw AI-Bot niet meteen in het stopcontact wanneer je klaar bent, maar geef ons eerst even een seintje.
